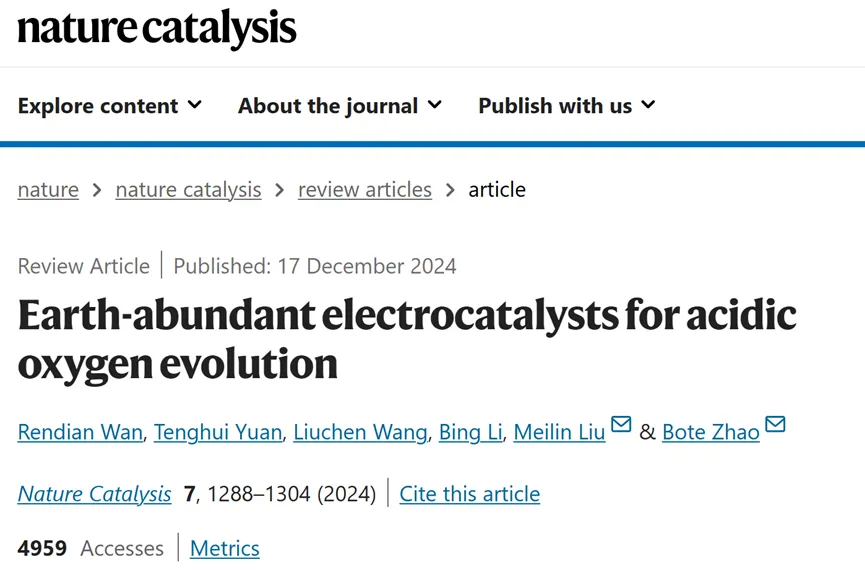

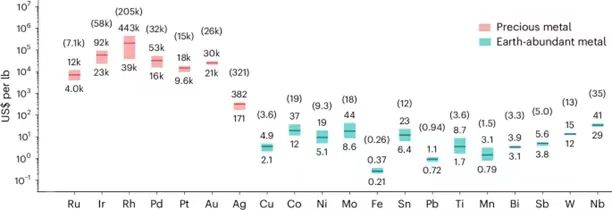

質子交換膜電解水技術是具有前景的綠氫制備技術，但是如何實現商業化受制于需要使用價格高昂的貴金屬OER催化劑。目前人們?cè)陂_發價格便宜儲量豐富的酸性O(shè)ER電催化劑得到許多進展，但是人們對于OER電催化劑的降解過程并不清楚。因此，導致開發活性且穩健的催化劑具有非常大的挑戰。有鑒于此，華南理工大學趙伯特教授、佐治亞理工學院劉美林教授等綜述報道如何使用高儲量元素設計酸性O(shè)ER電催化劑，從器件以及電子結構的角度揭示催化劑的降解機理，并且總結了相關表征技術。作者從熱力學和動力學角度討論催化劑的穩定性，通過對電化學數據的定量表征分析，能夠?qū)Ω鞣N材料和催化劑的設計策略進行評價。此外，這項綜述對質子交換膜電解水器件的催化劑性能進行討論和分析，對OER電催化劑的關鍵科學挑戰和未來發展前景進行總結性討論。圖1.從2019年1月至2024年1月內貴金屬、高儲量金屬的價格
催化劑降解機理

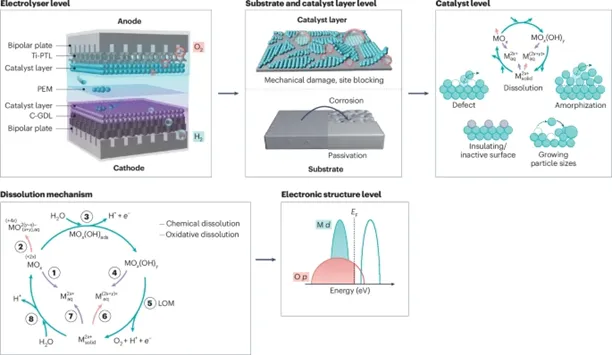

理解催化劑的降解機理對于適用于酸性O(shè)ER的穩定的催化劑的開發至關重要。通常電催化劑的性能通過半電池（三電極）（比如液體電解液的RDE電極、或者將MEA組裝為PEM電解槽）進行測試。因此，首先對PEM水電解槽、液體電解槽內的OER催化劑降解機理進行總結，不僅包括高儲量催化劑，也包括貴金屬催化劑。首先對水電解槽的器件出發，隨后討論催化劑的電子結構（圖2）。分別討論P(yáng)EM水電解槽和液體電解液的催化劑降解機理，并且總結了區別。圖2.酸性O(shè)ER過程中不同層級的催化劑降解機理
電解槽導致的催化劑降解
PEM電解槽包括多個部分，兩個雙極板，多孔傳輸層（陽極側），氣體擴散層（GDL）（陰極側），兩個催化劑層，PEM膜。PEM電解槽的性能衰減可能受到操作條件（如壓縮/扭矩、溫度、壓力（包括液壓和氣體壓力））和其他因素（如陽離子污染）的影響。提高溫度加快PEM膜和催化劑的降解速度，在高液體壓力下，由于過量的水流過陽極能夠損壞MEA膜。陰極側增加氣體壓力可能導致氫氣更容易滲透到陽極側，導致氣體混合，導致危險性。當處于高溫、膜的厚度減少、產生針孔的情況，降解的現象更加明顯。而且，陰極側產生的氫氣導致電極中的Ti變脆，導致材料在受壓狀態下容易破碎。此外，催化劑溶解或者水源、水管、堆棧材料等產生的金屬離子能夠損壞PEM膜和陰極催化劑層。金屬離子對磺酸位點具有強結合能力，能夠形成離子對或者與陰離子形成交聯聚合物，導致質子傳輸?shù)碾娮柙黾樱档碗娊獠鄣男阅堋２贿^，通過酸處理的方式能夠在一定程度上恢復性能。陽離子雜質可以穿過PEM膜，重新沉淀并且堵塞析氫的陰極活性位點。PEM水電解槽的整體性能可能會因?yàn)楦鞣N組件的衰減而降低，包括雙極板、多孔傳輸層（PTL）、催化劑層，這些組件都容易腐蝕。
催化劑層的載體導致性能衰減
在PEM電解水槽中，催化劑層可以包覆在導電載體或者直接置于電解槽膜上。Ti網/氈作為PTL層，碳紙作為GDL層，起到控制水流動、氣體傳輸、集流體的關鍵作用。載體為膜提供機械強度，特別是在壓力狀態下保證穩定。導致載體供能損失的主要原因是腐蝕和鈍化。表面鈍化導致腐蝕電阻增強，較厚的氧化物層顯著增加接觸電阻。碳載體其實是熱力學不穩定的，理論上能夠形成CO（理論電位0.518V形成）、CO2（理論電位0.207V形成）、HCOOH（理論電位0.164V形成），根據報道的碳GDL層的腐蝕性實驗結果表明，在1.797V由于生成CO2導致碳載體平均每天的質量損失為2.8%，在1.397V雖然生成的CO2低于檢測限，但是仍導致碳載體的質量每天損失0.3%。酸性環境下，碳表面能夠形成穩定的表面氧化物種，這些表面氧化物能夠保護碳材料的進一步腐蝕，但是這些表面氧化的碳物種熱力學不穩定，因此碳載體難以長期使用。Ti載體常替代碳載體用作陽極PTL。Ti載體具有優良的抗腐蝕性，表面能夠形成保護性的氧化物層，但是Ti作為PTL層在工作條件發生嚴重的鈍化，導致PTL層和催化劑層之間的接觸電阻增加。此外，PEM膜降解產生氟離子破壞鈍化層，加劇了Ti金屬的腐蝕。在Ti表面覆蓋Au或者Pt惰性金屬能夠改善Ti的腐蝕，并且降低歐姆電阻，得到優異的導電性。在液體電解液中，玻碳、Au、Ti板、FTO是常用的電極用于測試催化性能，但是因?yàn)榇呋瘎觾?nèi)的孔或者間隙導致載體直接與電解液暴露，導致玻碳和Ti通常在陽極電勢下發生鈍化。而且，相比于平面載體，3D載體更適用于三電極電解液體系。因?yàn)槠矫孑d體對于催化劑的本征活性測試非常合適，但是3D載體能夠形成可變化的多孔結構和可變的表面積，適合研究長期穩定性和實用性前景。
催化劑層導致的性能衰減
機械力學損壞（碎裂、脫層和脫離）以及堵塞位點導致顯著的性能衰減。在PEM水電解槽器件中，載體腐蝕或者機械/化學腐蝕導致依附性變?nèi)酰虼舜呋瘎┟摳健４呋瘎拥母鞣N性質，包括厚度（催化劑擔載量）、多孔性，能夠影響離子導電性，電化學接觸，以及傳質電阻。施加電位可能加速離子聚合物的損失、重排和毒化，導致催化劑層變得粗糙、破碎或者脫離。此外，在OER過程中產生的氣泡導致催化劑層變得不穩定。氣泡形成過程中發生體積膨脹，因此困在裂縫中的氣泡加劇催化劑的機械損傷。覆蓋在催化劑層上的氣泡也能夠堵塞活性位點，降低催化活性。這些氣泡阻塞區域?qū)е峦ㄟ^其他活性位點的電流，這導致電極上重要活性位點受到更多大的壓力。在液體電解池中，機械損傷和位點堵塞導致性能衰減的現象與PEM水電解槽類似。
催化劑導致的性能衰減
催化劑的溶解和重構是影響PEM水電解槽穩定性的關鍵因素。催化活性物種的溶解降低催化活性，隨著pH降低，催化活性物種的溶解更加劇烈。由于電解槽中的其他部分的分解能夠產生pH降低，比如金屬離子占據磺酸位點，阻礙質子傳輸，能夠?qū)е聀H值降低。這種現象嚴重加快陽極催化劑的溶解。催化劑的溶解與時間有關：比如IrO2中的Ir溶解在較長的時間后能夠快速的穩定，但是溶解出的Ir能夠與電解槽的非貴金屬之間發生置換反應，能夠在膜上沉積。此外，在陽極電勢下催化劑能夠發生結構重構，比如在工況下，IrO2表面形成無定形氧化物導致降低導電性。在酸性液體電解液中，催化劑的溶解同樣導致催化活性降低。缺陷和無定形結構促進催化劑的陽離子溶解。在酸性O(shè)ER催化反應中，催化劑重構同樣可能形成絕緣區域以及惰性成分。而且納米粒子尺寸增加和團聚可能導致性能的衰減。OER催化劑的溶解取決于催化劑的成分、反應條件（比如電壓、局部pH）、OER反應機理。其中，金屬催化劑的溶解與pH和電壓高度相關，并且通過Pourbaix圖能夠預測金屬催化劑的溶解。催化劑的溶解可以分為化學溶解和電化學氧化溶解。在OER反應中，催化劑表面存在著高濃度的質子，并導致金屬陽離子溶解。施加的電勢導致陽離子價態增加，生成不穩定物種（比如RuO4、IrO3/IrO42-、MnO4-），并因此產生電化學氧化溶解。PEM水電解槽的催化劑溶解（包括重構、溶解、再沉積）與液相電解液的情況不同。
催化劑的電子結構

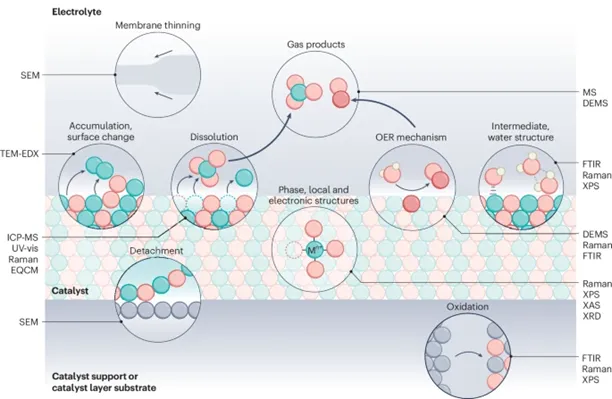

金屬氧化物是常用OER電催化劑。金屬氧化物的催化活性和穩定性與其電子結構有關，包括金屬的d能帶、氧元素的p能帶、以及d-p相互作用。在PEM水電解槽中，催化劑的局部結構，尤其是電子結構，影響催化劑金屬陽離子的溶解。圖3.酸性O(shè)ER催化反應的常用表征技術
表征技術
先進的表征技術對于研究催化劑的性能衰減和酸性O(shè)ER反應機理非常重要。在MEA電解槽的研究過程中，人們開發了多種多樣的表征技術用于研究膜、催化劑、陽極流出物種。比如顯微表征技術能夠觀測Nafion膜的厚度、膜的毒化情況、催化劑從膜脫落的情況。催化劑/電極的直接觀測對于理解催化劑的失活機理、穩定、以及活性位點/活性氧物種非常重要。比如，原位XAS表征、原位ICP-MS表征等表征技術的使用。在液體電解池中，開發了氣體產物、溶解物種、反應中間體、水分子結構、催化劑的變化（晶相、局部結構、電子結構）、載體等表征技術。ICP-MS、ICP-OES、MS（質譜）、UV-Vis光譜等表征技術對于理解催化劑性能衰減非常重要。原位表征（In situ/operando）能夠提供實時觀測催化劑的失活和反應機理，尤其是MEA電解槽。
電催化劑的熱力學穩定性和動力學穩定性

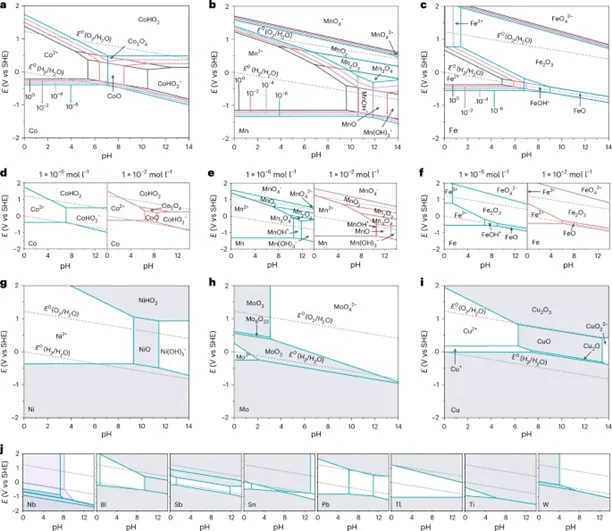

基于催化劑性能衰減機理，需要選擇合適成分的催化劑能夠忍受苛刻的酸性O(shè)ER反應條件。通過Pourbaix相圖能夠預測熱力學穩定晶相，得到不同電勢/pH區間內的平衡態。因此，通過理論計算得到的Pourbaix相圖，分析儲量豐富金屬的酸性O(shè)ER催化劑的熱力學穩定性。此外，總結催化劑的溶解動力學以及有關的研究方法。圖4.高儲量金屬溶液相在25 ℃的Pourbaix相圖Pourbaix相圖。圖4所示為金屬-水體系在25 ℃的溶劑化和固體物種的DFT理論計算的形成能。隨著離子濃度增加，Co、Mn、Fe構成的固體物種的穩定性區間變寬。Co能夠在在整個pH區間（0-14）形成CoHO2等固體物種，而且這些固體物質在高電勢區間（≥1.8 V）仍然穩定。不同的是，Mn和Fe在高電勢區間并不穩定，能夠生成可溶的MnO4-和FeO42-。在pH<2的區間內存在Fe3+物種，表明Fe在強酸性和氧化性環境并不穩定。但是Fe2O3在更高的離子濃度區間（1×10-2 mol L-1）具有穩定區間，表明其穩定的前景。一些含有Fe的催化劑，比如[Co-Fe-Pb]Ox在特定酸性O(shè)ER反應體系具有穩定性。溶解動力學。Pourbaix相圖雖然提供催化劑的熱力學穩定性，但是Pourbaix相圖沒有考慮動力學問題。因此，通過分子動力學（AIMD）和微動力學研究催化劑的溶解動力學。目前大多數研究主要是關注貴金屬催化劑，但是這些方法能夠用于Co和Mn氧化物等高儲量催化劑。AIMD理論計算非常適合用于研究催化劑-電解液界面的動態溶解，揭露界面金屬溶解的動力學能壘。微動力學能夠同樣有助于理解催化劑的溶解，通過求解耦合速率微分方程為模擬催化劑溶解速率提供數學框架。AIMD和微動力學模擬的結果都說明催化劑溶解與OER反應密切相關。此外，實驗測試結果同樣表明催化劑溶解動力學與催化劑的氧化態和結晶度有關。
高儲量電催化劑
為了理解如何得到高穩定性和性能優異的催化劑，對不同材料構筑高儲量酸性O(shè)ER催化劑的電化學數據（圖5）和設計策略（圖6）進行定量的比較。采用的是三電極液體體系的性能數據（常用于開發新型催化劑）。此外，總結了現有PEM水電解槽的性能（圖7）。圖5.比較各種高儲量OER催化劑的催化活性和穩定性圖6.使用不同策略比較高儲量OER催化劑的活性和穩定性
催化材料

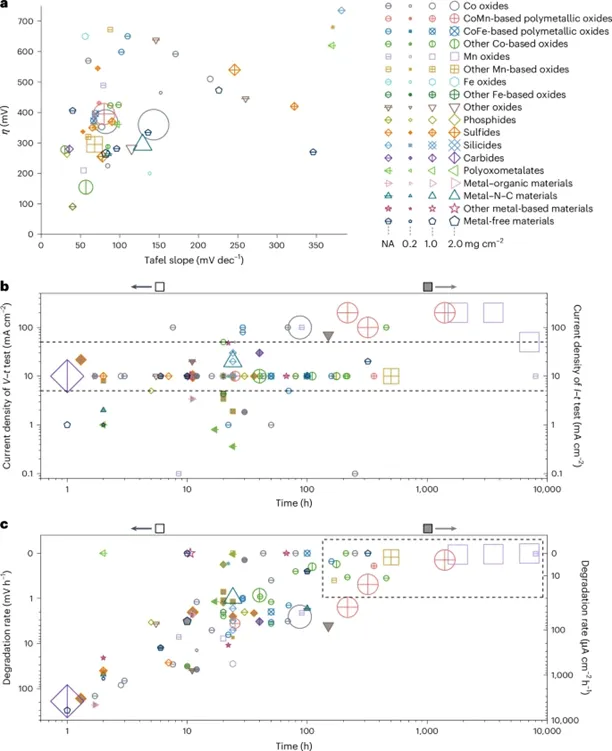

圖5所示為各種催化劑的催化活性和穩定性，其中分為常見的Co-、Mn-、Fe-氧化物催化劑，以及其他氧化物催化劑。圖5a給出電流密度為10 mA cm-2時，催化劑的過電勢（η）。大多數類型催化劑能夠得到較高的酸性O(shè)ER活性，其中Co和Mn是高活性催化劑常用的元素，尤其是Co元素更為常見。此外，N、P、S、C等元素具有強電負性，因此起到增強Co/Mn-基催化劑性能的重要作用。并且，考慮到高儲量OER催化劑的質量活性通常比貴金屬OER催化劑低，因此改善高儲量OER催化劑的穩定性比增強催化活性更加重要。圖5b所示為各種催化劑的電化學穩定性，包括持續時間和電流密度。大多數催化劑在電流密度為5-50 mA cm-2區間內進行穩定性測試，其中氧化物（尤其是Co氧化物）能夠在≥50 mA cm-2測試，表明其具有高電流密度或者更高電勢區間內具有穩定性，這個結果與Pourbaix相圖結果相符（圖4a）。圖5c所示為不同催化劑的穩定性測試時間和催化劑的平均性能衰減率。許多碳基催化劑（碳化物、M-N-C、非金屬催化劑），硫化物，MOF材料具有非常低的穩定性，并且穩定時間≤10 h，催化劑性能衰減速率>10 mV h-1或>200 μA cm-2 h-1。不同的是，磷化物、硅化物具有更低的性能衰減速率（<6 mV h-1或<100 μA cm-2 h-1）。其他金屬基材料（比如Ni2Ta或TiB2）在67 h或10.6 h過程中的性能衰減速率接近0。氧化物的電化學穩定性具有比較大的變化情況，其中Co氧化物或Mn氧化物催化劑能夠得到優異的穩定性。特別是CoMn氧化物、Mn氧化物或者其他Mn氧化物在100 h測試過程中具有非常低的性能衰減速率（<1 mV h-1或<20 μA cm-2 h-1），γ-MnO2的穩定性長達8000 h。
催化劑設計策略

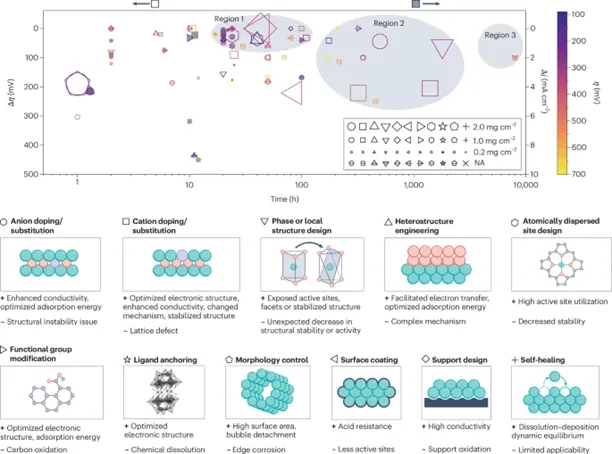

圖6所示為催化劑的穩定性和活性設計策略，以及這些催化劑設計策略的優點和缺點。離子摻雜/離子取代、晶相設計、局部結構設計、配體修飾、載體設計策略能夠顯著的增強催化活性和穩定性。表面包覆和自愈合策略主要能夠改善穩定性。異質結工程、原子分散活性位點、官能團修飾、形貌控制等策略能夠增強催化活性。在以上各種催化劑設計策略中，離子摻雜/取代策略是近些年應用最廣泛的。在圖6中的Region 1（過電勢或電流密度變化較小）和Region 2（長時間穩定）都能夠發現離子摻雜/取代催化劑。而且，一些催化劑只能得到高穩定性或高活性，而不是同時具有高穩定性和高活性。大多數自愈合催化劑或者晶相設計、局部結構設計催化劑的過電勢>420 mV，雖然一些自愈合催化劑具有優異的穩定性（分布在Region 2和Region 3）。一些原子分散性位點設計的催化劑處于Region 1，工作時間低于40 h。在Region 1和Region 2之中能夠發現官能團修飾催化劑的存在，表明在較低電流密度區間內（≤20 mA cm-2）具有較好的催化劑穩定性。配體修飾催化劑具有較低的持久性（<30 h）。總之，離子摻雜/離子取代，晶相設計，局部結構設計，自愈合設計的催化劑具有優異的液相電解液穩定性，分布于Region 2和Region 3。這些Region 1內的官能團修飾、載體設計、表面包覆對過電勢或電流密度的影響較小，表明這些策略對于延長催化劑使用壽命的前景。通過將這些策略結合用于同一個催化劑能夠利用充分的利用每種催化劑設計策略的優勢，比如將離子摻雜/離子取代與形貌控制結合、異質結構工程和原子分散活性位點結合、晶相/局部結構設計與自愈合結合、載體設計和表面包覆結合。圖7. PEM水電解槽體系高儲量催化劑的活性和穩定性大多數液相電解液催化劑設計策略同樣能夠用于PEM電解槽電催化劑的設計，包括離子/摻雜、晶相設計或局部結構設計、原子分散性位點設計，異質結構工程（圖7）。但是，也有一些催化劑的設計策略不適用于PEM電解槽，比如自愈合設計策略對于PEM非常困難，這是因?yàn)殡x子污染導致。由于發生氧化的問題，基于碳的設計策略（原子分散性位點設計、官能團修飾策略、表面包覆、載體設計）對于PEM電解槽催化劑的設計具有長期穩定性的挑戰。但是，TiO2包覆/載體等非碳材料為催化劑設計和開發提供可能。PEM電解槽分解水性能。大多數報道的高儲量催化劑都未曾測試MEA性能。但是，MEA測試對于研究電催化劑的實用性非常重要。圖7所示為MEA電催化性能的總結，這些催化劑通常含有Mn或Co氧化物。比如在220 ℃合成的γ-MnO2不僅在液體電解液測試中表現超高的穩定性（>8000 h），而且在PEM電解槽中以10 mA cmgeo-2電流密度實現300 h持久性，但是在100 mA cmgeo-2電流密度的穩定時間降低至12 h，表明PEM電解槽的電化學操作窗口非常重要。最近，通過150-450 ℃熱處理的方式調節MnO6八面體的角共用/邊共用比例，改善γ-MnO2催化劑的穩定性。450 ℃處理的γ-MnO2催化劑在PEM電解槽與200 mA cmgeo-2電流密度壽命達到>1000 h。此外，通過陰離子摻雜/取代合成的Mn7.5O10Br3催化劑在100 mA cmgeo-2電流密度能夠穩定工作300 h。人們開發了多種策略改善Co氧化物催化劑（比如離子摻雜/取代）用于PEM電解槽。La和Mn共摻雜的多孔Co尖晶石催化劑在1.65 V的PEM電解槽工作，平均衰減速率為20 μA cm-2 h-1，穩定工作時間達到100 h。高熵CoFeNiMoWTe硫族玻璃化合物（chalcogenide glasses）在1000 mA cmgeo-2電流密度的穩定時間達到100 h，而且僅需1.81 V就達到1000 mA cmgeo-2電流密度，這種優異的性能歸因于高熵組成和Te對金屬氧化態的促進作用。此外，人們開發了CoWO4催化劑，在1.77 V得到1000 mA cmgeo-2電流密度，操作穩定時間達到600 h。CoWO4催化劑的WO42?和H2O/OH?之間的離子交換能夠阻礙Co陽離子的溶解和腐蝕。此外，人們開發原子分散催化位點設計和異質結構工程，用于Co基氧化物PEM電解槽的電催化劑設計，但是此類催化劑的穩定性和催化活性仍然并不令人滿意。對于商用PEM分解水電解槽，催化劑常利用粉末形式。但是，只有非常少的催化劑粉末表現良好穩定性。非粉末形式的電極能夠在器件中表現較好，比如上文討論的γ-MnO2催化劑（通過在Pt/Ti網載體電化學沉積制備γ-MnO2）。但是，仍然需要在開發適用于PEM分解水電解槽的優異催化劑角度進行加強。
挑戰和展望
這篇綜述對目前高儲量電催化劑用于酸性O(shè)ER的相關研究進行總結，一些研究展示了較好的活性和穩定性，但是催化劑的性能衰減機理、催化劑設計的優化、調控催化活性/穩定性的權衡、將催化劑集成到實用器件等方面進行進一步探討和研究。深入理解催化劑的性能衰減機理仍然是個巨大挑戰，這是因?yàn)閷?duì)催化劑的電子結構、溶解動力學、溶解/再次沉積的平衡、各種因素對穩定性的影響等問題的理解較為缺乏。比如，開發和應用評價方法（比如穩定數（stability number）、活性-穩定性因子（activity-stability factor）），先進的in situ/operando表征技術，理論計算（比如AIMD）。設計最優的催化劑組成以及選擇合適的策略獲得高穩定性和高活性仍然是個挑戰。將多種策略進行結合，并且考慮（電解液、載體）等其他因素對于酸性O(shè)ER催化劑的改善至關重要。打破催化劑的活性/穩定性權衡關系仍然是個挑戰性課題。為了深入理解催化劑的催化活性/穩定性權衡，需要更深入理解催化活性-穩定性的關系。DFT理論計算和Pourbiax相圖能夠?qū)Ψ€(wěn)定性進行預測，但是OER反應過程中催化劑的動態結構重構導致問題變得復雜和不確定。因此，對OER電催化反應過程中的結構變化情況進行持續的監測和表征是個重要因素。此外，構筑催化劑薄膜的模型有助于從單一晶相和原子尺度理解催化活性和穩定性，揭示隱藏的機理。將三電極液相體系的電化學性能評價變?yōu)檎鎸?shí)器件進行電化學性能評價是個關鍵挑戰。系統性的研究催化劑-載體之間的相互作用同樣非常重要。最好能夠搭建更符合PEM真實工作場景的條件，比如微電極、氣體擴散電極、RDE測試。而且，當條件允許的情況，最好構筑真實器件并測試催化劑的性能。解決這些困難和挑戰對于深入研究和開發PEM分解水電解槽的催化劑非常有幫助。開發價格便宜、儲量豐富的電催化劑對于PEM分解水電解槽的制氫商用非常關鍵。除了PEM電解之外，儲量豐富的酸性O(shè)ER電催化劑有可能用于各種各樣的電化學領域，包括CO2還原、人工光合成、硝酸鹽還原、C-N偶聯、金屬鍍層、金屬離子回收等領域。這項綜述為設計下一代酸性O(shè)ER催化劑提供幫助和指導。雖然目前仍然存在許多挑戰，但是這篇綜述能夠幫助催化劑的發展，有助于實現大規模綠氫能源應用。Wan, R., Yuan, T., Wang, L.et al. Earth-abundant electrocatalysts for acidic oxygen evolution. Nat Catal 7, 1288–1304 (2024).DOI: 10.1038/s41929-024-01266-6https://www.nature.com/articles/s41929-024-01266-6
